✨ 3DGS 支持#

🔒 该功能需要商业或学术授权（license），联系 Motphys 获取授权

MotrixSim Pro 支持在 MJCF 场景中加载 3D Gaussian Splatting 点云资产，并在渲染器中把点云实例绑定到 world 或指定 body 上。该能力适合把扫描得到的真实环境、物体外观或背景场景作为高保真视觉层，与 MotrixSim 的刚体、关节、碰撞体和传感器一起使用。

3DGS 点云与传统网格在同一帧中被一起渲染，构成一条混合渲染管线：扫描得到的真实环境以 3DGS 形式提供逼真的背景与外观，机器人、操作物体等需要参与物理仿真的对象仍由网格 geom 表示，并通过 IBL 与真实环境的光照保持一致。这条管线对机器人任务有直接意义：

  • 缩小 sim-to-real 差距：相机传感器看到的是接近真实拍摄的画面，而非手工搭建的合成场景， 有利于训练和验证视觉策略、VLA 等依赖图像输入的模型。

  • 低成本构建多样化场景：只需扫描真实场景即可得到可用的仿真背景，省去逐物体建模与材质调校， 便于批量生成用于导航、操作的训练环境。

  • 物理与视觉解耦：高保真外观由 3DGS 承担，碰撞与动力学仍使用简化几何，既保证渲染真实度， 又不牺牲仿真性能与可控性。

演示视频#

G1 与 3DGS 场景混合渲染效果

支持范围#

  • 在 <asset> 中声明可复用的 3DGS 点云资产。

  • 在 <worldbody> 或任意 <body> 下创建 3DGS 实例。

  • 支持 .ply 和 .gcloud 点云文件。

  • 支持位置、旋转、缩放、透明度、splat 尺寸倍率和可见性 group。

  • 当 3DGS 实例挂在运动 body 下时，渲染位姿会随该 body 同步更新。

  • 支持通过相机渲染和常规 RenderApp 同步流程显示 3DGS 内容。

3DGS 只提供视觉表示，不会自动生成碰撞形状或惯量。需要参与物理仿真的物体仍应使用常规 geom、body/inertial 和碰撞相关配置。

MJCF 写法#

首先在 <asset> 中定义一个 gsplat 资产，然后在 <worldbody> 或某个 <body> 下通过 asset 引用它：

<mujoco model="gsplat_scene">
    <asset>
        <gsplat name="office_scan" file="assets/office_scan.ply"/>
    </asset>

    <worldbody>
        <gsplat
            name="static_office"
            asset="office_scan"
            pos="0 0 0"
            quat="1 0 0 0"
            scale="1 1 1"
            opacity="1"
            splatscale="1"
            group="0"/>

        <body name="tracked_object" pos="0 0 0.5">
            <freejoint/>
            <geom type="box" size="0.2 0.2 0.2" mass="1"/>
            <gsplat name="object_visual" asset="office_scan" scale="0.2 0.2 0.2"/>
        </body>
    </worldbody>
</mujoco>

asset/gsplat 用于定义点云文件：

属性

说明

name

点云资产名，供 body/gsplat 引用

file

.ply 或 .gcloud 文件路径

content_type

可选的媒体类型覆盖

body/gsplat 用于创建实例：

属性

说明

name

可选实例名

asset

引用的 asset/gsplat 名称

pos

点云实例局部坐标系位置，默认 0 0 0

quat / euler / axisangle / xyaxes / zaxis

点云实例局部坐标系旋转

scale

三轴缩放，默认 1 1 1

opacity

全局透明度倍率，默认 1

splatscale

Gaussian covariance 缩放倍率，默认 1

group

可见性分组，默认 0

IBL 烘焙#

为了让 3DGS 点云中放置的刚体（机器人、物体等）能融入扫描场景的真实光照，MotrixSim 提供 mx-ibl-bake 命令：它从 3DGS .ply 或 .gcloud 点云捕获环境贴图，并烘焙为基于图像的光照 （Image-Based Lighting, IBL）所需的 KTX2 贴图。烘焙出的 diffuse / specular 贴图随后在 MJCF 里以环境贴图的形式引用，为 PBR 材质提供与点云一致的环境光与反射。

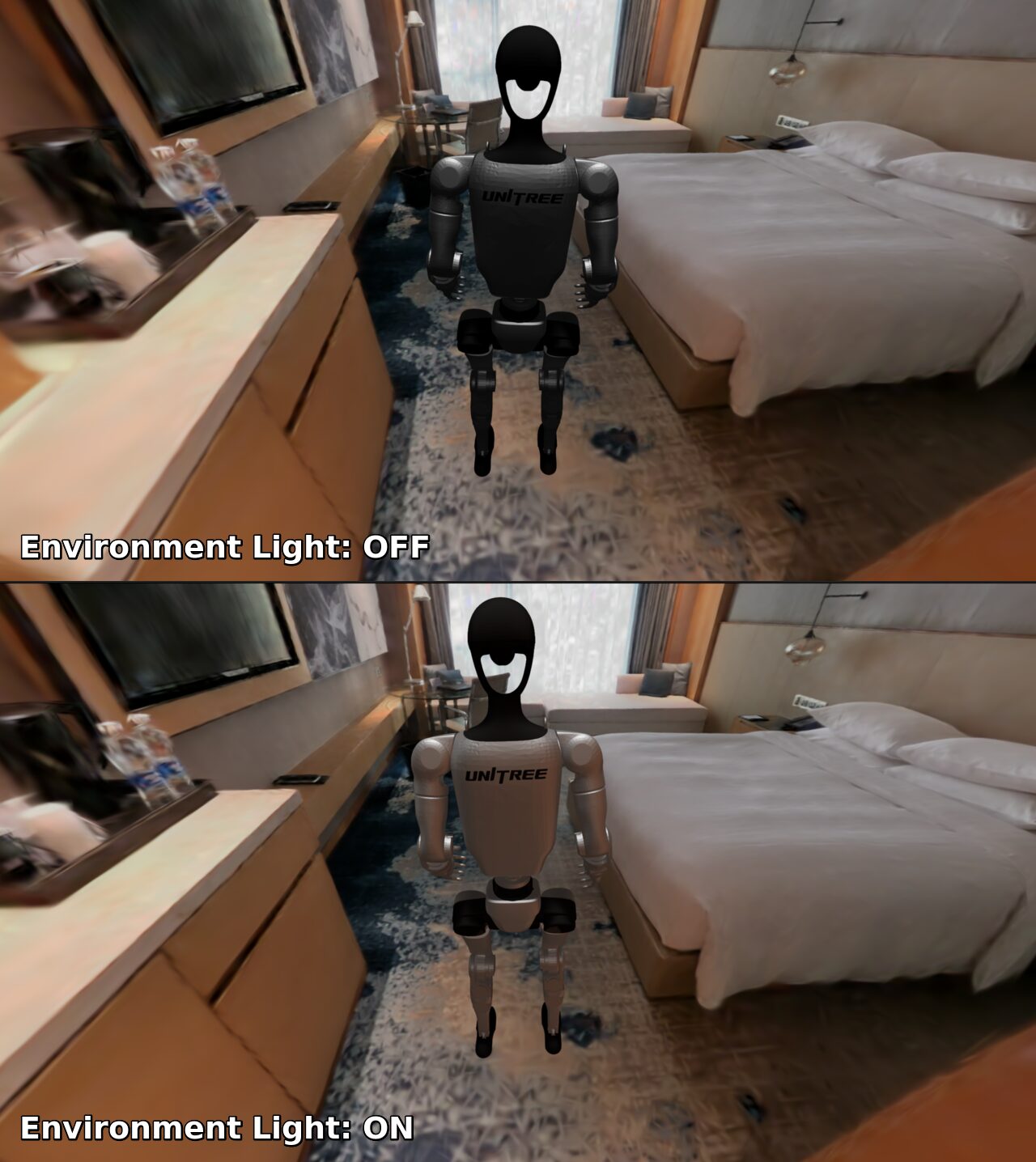

下图对比了同一场景中关闭与开启环境光照的渲染效果：关闭时（上）只剩内置 headlight，机器人偏暗 且与背景点云的光照割裂；开启后（下），机器人受到点云环境的漫反射与高光影响，金属材质呈现出与 房间一致的反射与亮度。

../../_images/env_light_compare.jpg

关闭（上）与开启（下）IBL 环境光照的渲染对比#

使用该工具需要安装 gs-ibl extra：

uv add "motrixsim[gs-ibl]"

烘焙命令#

基础用法：

uv run mx-ibl-bake \
    --ply assets/office_scan.ply \
    --out assets/office_ibl \
    --auto-center bounds \
    --resolution 1024

常用参数：

参数

说明

--ply

输入 .ply 或 .gcloud 点云路径

--out

输出目录

--center X Y Z

手动指定 probe 位置

--auto-center mean

使用点云均值作为 probe 位置

--auto-center bounds

使用点云包围盒中心作为 probe 位置

--resolution

捕获分辨率

--near / --far

捕获相机近远裁剪面

--debug

保留六面捕获图和 environment.png

默认烘焙完成后只保留两个 KTX2 文件：

assets/office_ibl/
├── diffuse.ktx2    # 漫反射辐照度（irradiance）环境贴图
└── specular.ktx2   # 高光预过滤（prefiltered）环境贴图

需要检查捕获质量时再使用 --debug 保留 capture/ 下的六面图和合成的 environment.png。

在 MJCF 中使用烘焙结果#

烘焙出的 diffuse.ktx2 和 specular.ktx2 在 MJCF 中通过 <asset> 下的 texture 元素引用： 分别使用 type="envdiff"（漫反射环境贴图）和 type="envspec"（高光环境贴图）。文件路径相对于 compiler 的 texturedir：

<mujoco model="gsplat_scene_ibl">
    <!-- 在已有的 3DGS 场景基础上叠加 IBL，可以用 include 复用 -->
    <include file="scene.xml"/>

    <compiler texturedir="."/>

    <asset>
        <texture name="env_diff" type="envdiff" file="office_ibl/diffuse.ktx2"/>
        <texture name="env_spec" type="envspec" file="office_ibl/specular.ktx2"/>
    </asset>

    <visual>
        <!-- 已有 IBL 时通常调暗内置 headlight，避免双重打光 -->
        <headlight diffuse="0.2 0.2 0.2" ambient="0.05 0.05 0.05" specular="0 0 0"/>
        <!-- 控制环境贴图对场景的整体光照强度 -->
        <map envmapintensity="1000"/>
        <!-- HDR 环境贴图建议配合 tonemapping 一起使用 -->
        <tonemapping method="aces"/>
    </visual>
</mujoco>

关键点：

  • 只要 <asset> 中声明了 envdiff / envspec 两个 texture，渲染器就会自动把它们作为场景的 IBL 环境光，无需在 geom 上手动绑定；diffuse 与 specular 应成对提供。

  • 环境贴图只影响使用 PBR 材质的常规 geom 的受光，不会改变 3DGS 点云本身的外观（点云已包含 其自身的烘焙颜色）。其作用是让放进场景的刚体与点云环境光照一致。

  • envmapintensity 控制环境贴图的整体强度，需要与烘焙时的曝光相匹配；偏暗或偏亮时优先调节 该值，再考虑重新烘焙。

  • KTX2 为 HDR 贴图，建议搭配 <tonemapping> 把高动态范围映射到显示范围；可选地再叠加 <ssgi> 等屏幕空间全局光照以增强真实感。

完整示例可参考仓库中的 examples/pro/assets/nav_scene_1/scene_ibl.xml，它在 3DGS 导航场景上 叠加了 IBL 与 SSGI 配置。
